| Herkunftsort: | Hefei, Anhui, China |
|---|---|
| Markenname: | Jingpu Brand |
| Zertifizierung: | CE,ROHS,ISO9001,ISO13485,UL |
| Modellnummer: | MFP |
| Min Bestellmenge: | 1000 |
| Preis: | USD 0.1-5 /PCS |
| Verpackung Informationen: | Karton-Verpackung |
| Lieferzeit: | 2-7days |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 200 Million pro Jahr |
| Weise zu installieren: | Einfügung | Abfragung von Weise: | Widerstand |
|---|---|---|---|
| Ausgangssignalart: | Analoge Art | Material: | Keramik |
| Messen des Nichtleiters: | Temperatur | IP-Code: | IP64 |
| Transportverpackung: | Karton-Verpackung | Auftritt: | schwarz |
| Garantie: | 2 Jahre | Kundendienst: | Qualitätssicherung |
| Chip: | NTC-Thermistor | Kundenbezogenheit: | JA |
| Betriebstemperatur: | -40℃~150℃ | Widerstandswert: | Gewohnheit |
| B-Wert: | Gewohnheit | Verschiffen: | Verschiffen, Luft oder Eil |
| Draht: | PVC, , Email-Isolierung | Freie Probe: | JA |
| Hervorheben: | EV-Batterie-Temperaturfühler,Schwarzer NTC-Temperaturfühler |
||
Ev-Batterie-Temperaturfühler für Batteriedeckel und Netzverteilung
Kurzanleitung:
Das Einzelteil ist EV-Batterie-Temperaturfühler. Es ist für Oberflächentemperaturmessung passend. Typische Anwendung umfassen Batteriekontrollsystem in EV-Auto. EV-Batterie-Temperaturfühler besteht aus einem NTC-Chipthermistor anbrachte in einen Ösenumbau (Ringansatz), mit flexiblem Isolierdraht (XLPE isolierte Draht UL4411 125℃ u. UL4413 150℃) und Anschlüssen. Ein Standardwiderstandswert und Beta-Wert: R25℃= 10kΩ und B25/85=3435k.
Eigenschaften:
Willigen Sie für ROHS-Standard ein
Betriebstemperaturbereich: -40℃~125℃ (UL4411 22AWG)
Betriebstemperaturbereich: -40℃~150℃ (UL4413 22AWG)
Gut und Langzeitstabilität
Fühler elektrisch lokalisiert vom Umbau
Ösen, zum von M3, Größen der Schraube zu passen M4/M5
Anwendung:
EV-/HEVsammelschienen
Batteriedeckel
Netzverteilung
Struktur und Maße:
Ausführliche Parameter:
| Rec. an 25℃ (kΩ) | Beta-Wert | (In einer Luft) Pmax (mW) | δ (mW/℃) | thermisches Zeitkonstante τ (sek.) | Betriebstemperaturbereich TL-TH (℃) | Gesamtlänge L (Millimeter) |
| 1 | B25/85=3435 | Approx.60 | / | / | -40℃~150℃ | 500~2000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |

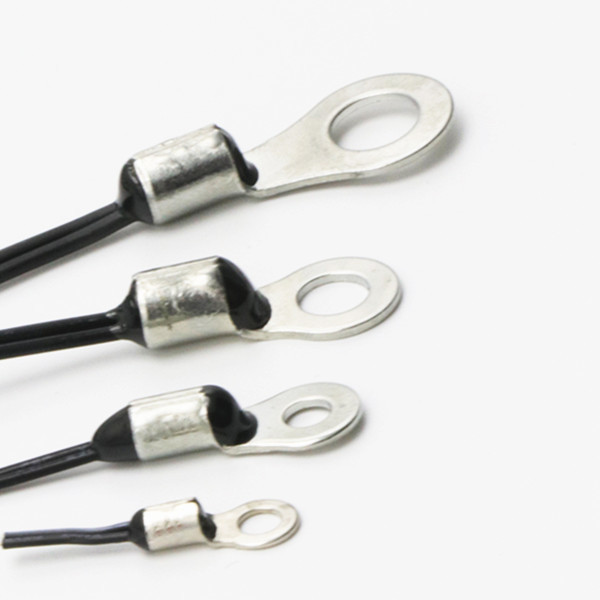

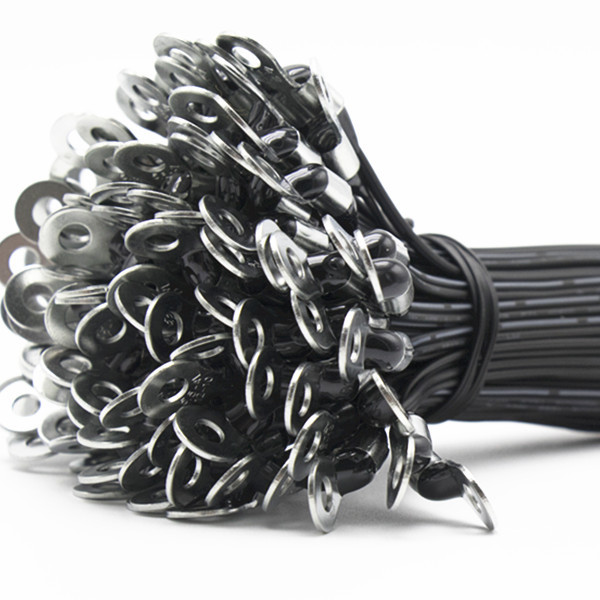

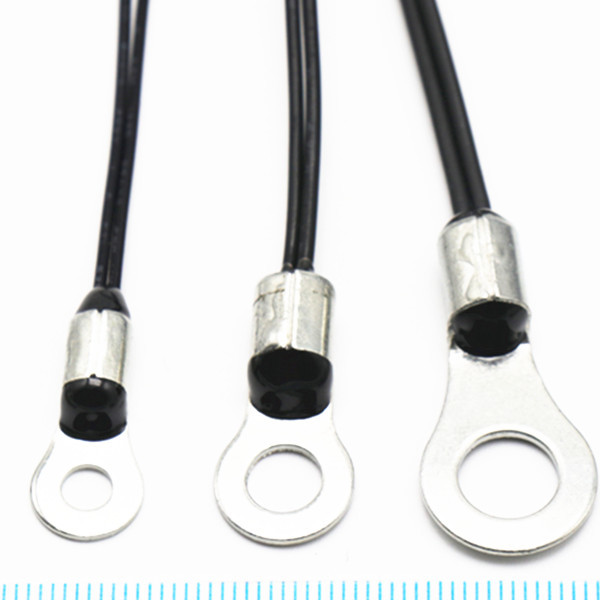

Produktbild:
Standardverpacken (innere Verpackung): 1pcs~100pcs/polybag
Operations-Mitteilung
1. Anwendung: Temperaturmaß und -steuerung;
2. Der Strom, der das NTC durchfließt, wird innerhalb des Pmax-Bereiches gesteuert, um den Messfehler zu vermeiden, der durch die Selbsterhitzung der Komponente verursacht wird.
3. Vermeiden Sie Schock der übermäßigen Hitze, der Heißluftschlag sollte am wenigsten 30mm zur Sonde schlagen falls Hitzepsychiatersschutz-Rohrbedarf befestigt zu werden.
4. Lagertemperatur -10℃~40℃, ≤75%RH; Vermeiden Sie in einem Schadgas und in einer sonnenbeschienen Umwelt; Nachdem es das Paket geöffnet hat, muss es wieder versiegelt werden.
5. Entsprechend der Struktur des Glasthermistors der beschichtung NTC, wenn Endbenutzer installieren, den Epoxidkopf unterwarf zu vermeiden zu viel dehnbare Kraft und verbiegende Kraft von der Anschlussleitung, die Anschlussleitung wird an einer Biegestelle oder an einem Kraftpunkt auf einer Anschlussleitung 6mm oder kleiner unterhalb des versiegelnden Kopfes gesteuert. Damit den Chip, nicht mit dem Ergebnis des Widerstandtreibens und sogar des offenen Stromkreises verletzen, esepcially, wenn die Komponente erhitzt wird.
