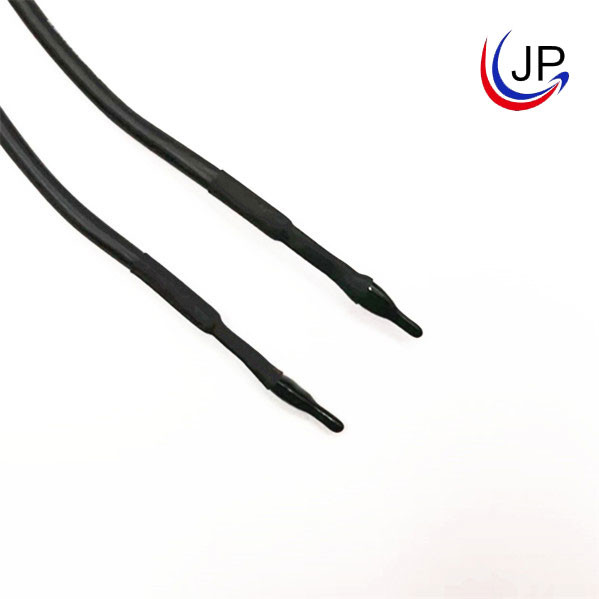

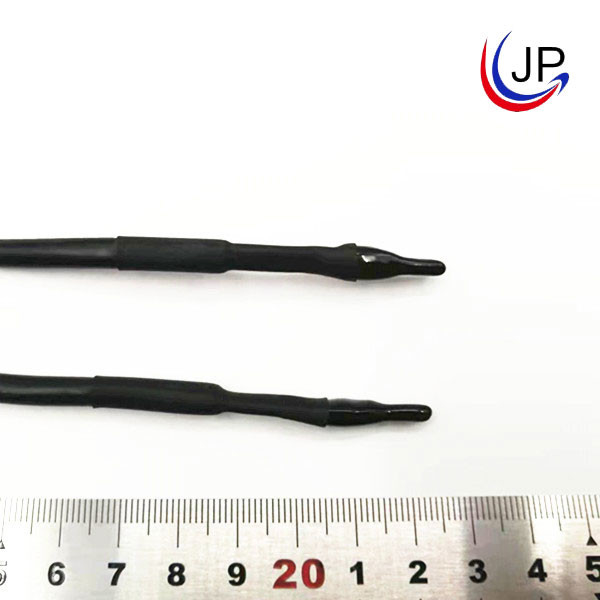

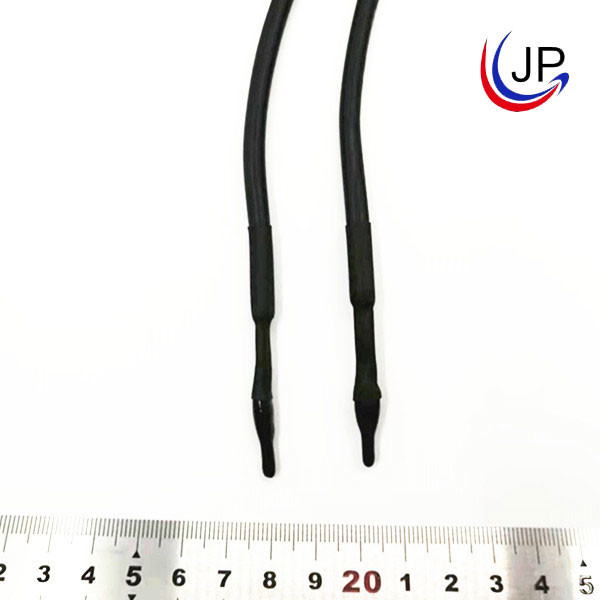

MFE2 Epoxid-NTC-Sonden-Temperatursensor für Geräte, Autos, Geräte
Kurze Einleitung:
Es besteht aus dem isolierten Draht (PVC-Draht, XLPE-isolierter Draht), NTC-Chip und Epoxidharz.Der optionale Widerstandswertbereich reicht von 0,3 kΩ bis 2000 kΩ und der Beta-Wertbereich von 2500 K bis 4500 K.
Merkmale:
Willigen Sie mit RoHS-Standard ein
Serie PVC-isolierter Zuleitungsdrähte Betriebstemperaturbereich: -20℃~105℃
Gute Stabilität und Zuverlässigkeit
Einfach zu installieren und zu bedienen, da die Abdichtung je nach Umgebung erfolgen kann
Genaue Tests können Temperaturänderungen genau widerspiegeln.
Anwendung:
Geräte, Autos, Geräte etc
Struktur und Abmessungen:(Einheit: mm)
| NEIN. | Name | Materialspezifikation | Menge | Bemerkungen |
| 1 | Chip | NTC-Chip | 1 | / |
| 2 | Verkapselung | Epoxidharz+Schrumpfschlauch+PVC | 1 | / |
| 3 | Kabel | UL2651 22AWG | 2 | / |
Elektrische Spezifikation:
| Rec.bei 25℃(kΩ) | Beta-Wert | (in Luft) Pmax(mW) | δ(mW/℃) | Thermische Zeitkonstante τ(sec.) | Betriebstemperaturbereich TL-TH(℃) | Gesamtlänge Länge (mm) |
| 1 | B25/85=3435 | Ca.60 | / | / | -20 ℃ ~ 105 ℃ (PVC-Draht) & -40 ℃ ~ 125 ℃ (- oder XLPE-Draht) | 100~5000 |
| 1.5 | B25/50=3850 | |||||
| 1.5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2.08 | B25/85=3580 | |||||
| 2.2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Standardverpackung (innere Verpackung): 1 Stück ~ 100 Stück/Polybeutel
Betriebshinweis:
1. Anwendung: Temperaturmessung und -regelung;
2. Der durch den NTC fließende Strom wird innerhalb des Pmax-Bereichs geregelt, um den durch die Eigenerwärmung des Bauteils verursachten Messfehler zu vermeiden.
3. Vermeiden Sie übermäßigen Hitzeschock. Der Heißluftstoß sollte mindestens 30 mm an der Sonde vorbeischlagen, falls ein Schrumpfschutzschlauch angebracht werden muss.
4. Lagertemperatur -10℃～40℃, ≤75% RH； Vermeiden Sie ätzende Gase und sonnenbeschienene Umgebungen;Nach dem Öffnen der Verpackung muss diese wieder verschlossen werden.
5. Entsprechend der Struktur des Glasbeschichtungs-NTC-Thermistors, wenn der Endverbraucher installiert ist, um zu vermeiden, dass der Epoxidkopf zu viel Zugkraft und Biegekraft vom Anschlusskabel ausgesetzt wird, muss das Anschlusskabel bei einer Biegung kontrolliert werden Punkt oder Kraftpunkt an einem Anschlusskabel 6 mm oder weniger unterhalb des Schweißkopfes.Um den Chip nicht zu verletzen, Driften des Widerstands und sogar Unterbrechung, insbesondere wenn das Bauteil erhitzt wird.
