| Herkunftsort: | Anhui, China |
|---|---|
| Markenname: | JP SENSOR |
| Zertifizierung: | ISO9001 |
| Modellnummer: | MF5A-1 |
| Min Bestellmenge: | 5000 Stücke |
| Preis: | Negotiable |
| Verpackung Informationen: | Karton-Verpackung |
| Lieferzeit: | 2 Wochen |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 200 Million pro Jahr |
| Widerstand: | 0.3KΩ~ 2000KΩ | Beta Value: | 2500K~4500K |
|---|---|---|---|
| R25: | 10KΩ±5% | B25/85: | 3435k±2% |
| Betriebstemperaturbereich: | -40℃~125℃ | OEM/ODM: | Verfügbar |
| Anwendung: | Für UAV (unbemanntes Luftfahrzeug) | Verschiffen: | Luftfracht, Seefracht, ausdrücklich |
| Markieren: | B25/85 Epoxid-Thermistor,R25 Epoxid-Thermistor,10K NTC-Thermosensor |
||

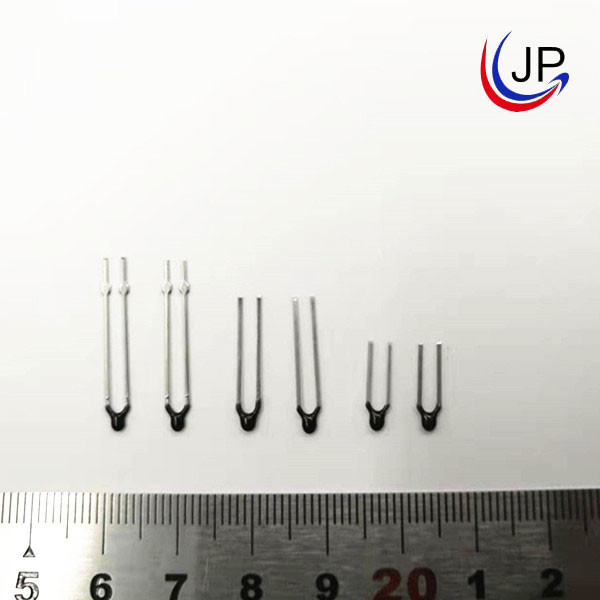

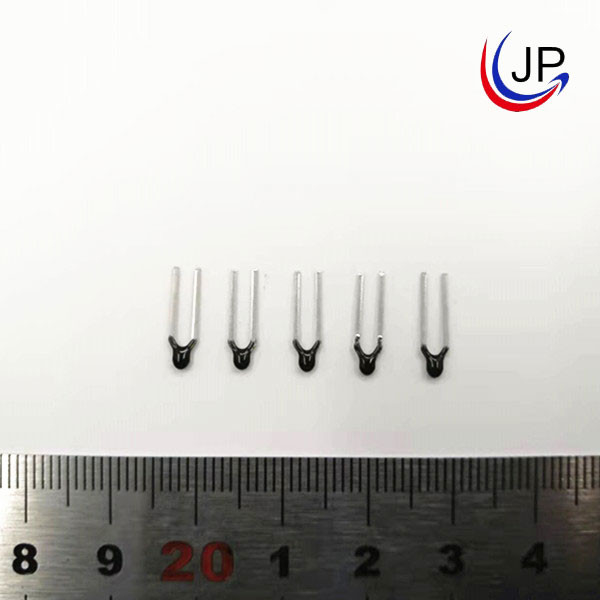

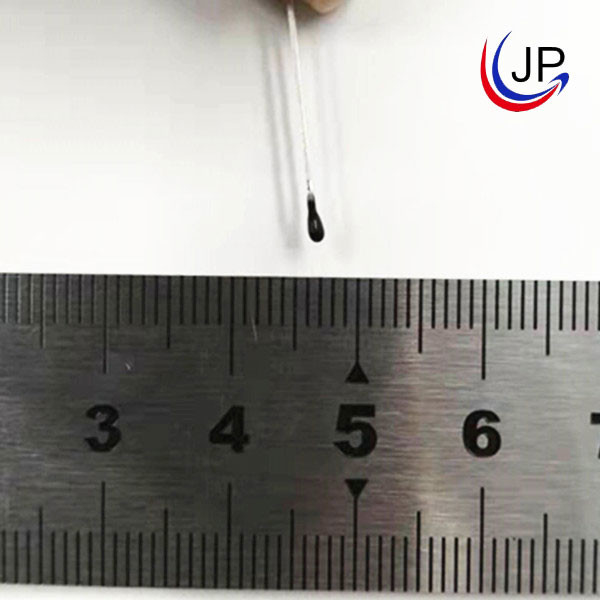

Epoxidthermistor R25 10K B25/85 3435k NTC für UAV
Kurze Einleitung:
(Für UAV machte Luftfahrzeug), Reihe unmenschlich MF5A-1 Epoxid-überzogener NTC Thermistor wird von Hefei Jingpu Sensor Technology Co., Ltd., das er aus kupferner plattierter Stahlanschlussleitung verfasst hat, von gelötetem NTC-Chip und vom Epoxidharz hergestellt. Die Sensor-Eigenschaft: einfache, Funktions-, hohe Genauigkeit. Die optionale Widerstandswertstrecke von 0.3kΩ zu 2000kΩ und die Beta-Werts-Strecke von 2500K zu 4500K. Diese Epoxid-überzogenen NTC-Thermistoren werden weit Haushaltsgeräte beantragt, Automobil, medizinische Ausrüstung, Elektrowerkzeug, etc.
Eigenschaften:
•Willigen Sie mit RoHS-Standard ein
•R25=10KΩ±5%, B25/85=3435k±2%
•Betriebstemperaturbereich: -40℃~125℃
•Die Stärke vom dünnen
Anwendung:
• Für UAV (unbemanntes Luftfahrzeug)
Struktur und Maße: (Einheit: Millimeter)
| 1 | Chip | NTC-Chip | 1 | / |
| 2 | Verkapselung | Epoxidharz | 1 | / |
| 3 | Kabel | Fe/Sn | 2 | / |
Standardverpacken (innere Verpackung): 500pcs/polybag
Elektrische Spezifikation:
| Rec. an 25℃ (kΩ) +A2: G25+A2: G25 | Beta-Wert |
(In einer Luft) TPmax (mW) |
δ (mW/℃) | Thermisches Zeitkonstante τ (sek.) | Betriebstemperaturbereich TL-TH (℃) | Gesamtlänge L (Millimeter) |
| 1 | B25/85=3435 | Approx.60 | Max.3.0 | Max.20 | -40℃~125℃ | 8~100 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
Operations-Mitteilung:
1. Anwendung: Temperaturmaß und -steuerung;
2. Der Strom, der das NTC durchfließt, wird innerhalb des Pmax-Bereiches gesteuert, um den Messfehler zu vermeiden, der durch die Selbsterhitzung der Komponente verursacht wird.
3. Vermeiden Sie Schock der übermäßigen Hitze, der Heißluftschlag sollte 30mm mindestens zur Sonde schlagen, falls ein HitzePsychiatersschutzrohr befestigt werden muss.
4. Lagertemperatur -10℃~40℃, ≤75%RH; Vermeiden Sie ein Schadgas und eine sonnenbeschiene Umwelt; Nachdem es das Paket geöffnet hat, muss es wieder versiegelt werden.
5. Entsprechend der Struktur des Glasthermistors der beschichtung NTC, wenn der Endbenutzer installiert ist, zum des Epoxidkopfes zu vermeiden, der zu viel dehnbarer Kraft und verbiegender Kraft von der Anschlussleitung unterworfen wird, wird die Anschlussleitung an einer Biegestelle oder an einem Kraftpunkt auf einer Anschlussleitung 6mm oder kleiner unterhalb des versiegelnden Kopfes gesteuert. Damit den Chip, nicht mit dem Ergebnis des Widerstandtreibens und sogar des offenen Stromkreises verletzen, besonders wenn die Komponente erhitzt wird.
