| Place of Origin: | Anhui, China |
|---|---|
| Markenname: | JINGPU SENSOR |
| Zertifizierung: | RoHS, ISO9001 |
| Model Number: | MF5A-6P |
| Minimum Order Quantity: | 10000PCS |
| Preis: | Negotiable |
| Packaging Details: | Carton Package |
| Delivery Time: | 2-5Weeks |
| Payment Terms: | T/T, L/C, Western Union |
| Supply Ability: | 200 Million PCS per Year |
| Widerstand: | R25℃=10KΩ±1% | Beta Value: | B25/85=3435K±1% |
|---|---|---|---|
| Sonde: | Polyimide-Film (3.9±0.2) * (20±1) Millimeter | Draht: | UL1332 26AWG |
| Länge: | (100±5) - Sn (3±1) | ||
| Markieren: | Polyimid-Dünnfolie-Thermistor,Polyimidfolie NTC-Thermistor,Präzisions-Dünnfolie-NTC-Thermistor |
||
R25=10KΩ±1% B25/85=3435K±1% Polyimidfolie NTC-Thermistor
Beschreibung des Produkts:
The R25=10KΩ±1% B25/85=3435K±1% Polyimide Film NTC Thermistor is a high-quality and precision temperature sensing component that belongs to the family of Negative Temperature Coefficient (NTC) thermistorsDieser Thermistor ist mit Blick auf Genauigkeit und Zuverlässigkeit konzipiert und bietet eine hervorragende Leistung für verschiedene Temperaturüberwachungs- und Steuerungsanwendungen.
Die Spezifikation "R25=10KΩ±1%" gibt an, dass der Widerstand des Thermistors bei einer Referenztemperatur (in der Regel 25°C oder 77°F) etwa 10 Kilohm (10.000 Ohm) beträgt, wobei eine Toleranz von ±1% zulässig ist.Dies bedeutet, daß der tatsächliche Widerstand des Thermistors bei 25°C nicht um mehr als 1% vom Nennwert von 10KΩ abweichen kann..
Der Parameter "B25/85=3435K±1%" charakterisiert die Empfindlichkeit des Thermistors gegenüber Temperaturänderungen in einem bestimmten Bereich.Angabe, dass der Widerstand des Thermistors bei 25°C als Bezugspunkt verwendet wird, und der Widerstand wird sich um den Faktor 3435 verändern, da die Temperatur über einen breiten Bereich von -25°C bis 85°C variiert.Die Toleranz von ± 1% bedeutet, dass der tatsächliche B-Wert des Thermistors nicht um mehr als 1% vom angegebenen 3435K-Wert abweichen kann..
Der Thermistor ist in eine Polyimidfolie eingekapselt, die Schutz und elektrische Isolierung bietet.Das Polyimidfilmmaterial eignet sich für Anwendungen, die eine hohe Temperaturbeständigkeit und eine hervorragende thermische Stabilität erfordern.
Aufgrund seiner präzisen Widerstands- und Empfindlichkeitsmerkmale wird dieser Polyimidfilm-NTC-Thermistor in Temperaturmess- und Regelsystemen weit verbreitet.Es wird häufig in verschiedenen Industriezweigen eingesetzt, einschließlich Automobil-, Luft- und Raumfahrt, Medizin und Unterhaltungselektronik.
Dank seiner geringen Größe und seiner schnellen Reaktionszeit eignet sich dieser Thermistor für Anwendungen, bei denen der Platz begrenzt ist und die Echtzeit-Temperaturüberwachung entscheidend ist.Es bietet Ingenieuren und Konstrukteuren eine zuverlässige und effiziente Lösung für genaue Temperaturmessungen und -steuerungen in einer Vielzahl von schwierigen Umgebungen.
Abschließend ist der R25=10KΩ±1% B25/85=3435K±1% Polyimidfilm-NTC-Thermistor ein leistungsstarkes Temperaturmessgerät, das Präzision, Stabilität und Vielseitigkeit verbindet.Seine hervorragende Genauigkeit und Zuverlässigkeit machen ihn zu einem wesentlichen Bauteil in unzähligen elektronischen und industriellen Anwendungen, um ein optimales Temperaturmanagement und eine optimale Systemleistung zu gewährleisten.
Eigenschaften:
R25°C=10KΩ±1%
B25/85=3435K±1%
Probe: Polyimidfilm (3,9±0,2) *(20±1) mm
Draht: draht UL1332 26AWG 7/0.16 OD1.15 200°C
Technische Spezifikation:
| Größe der Sonde | L | L1 | L2 | H | d1 | d2 | d3 |
| 3.6*25 mm | 25 ± 1 | 20 ± 1 | 8 ± 1 | 30,6 ± 0.2 | 0.15 | Maximal 0.6 | 0.5 |
| 3.6*50 mm | 50 ± 1 | 45 ± 1 | 33 ± 1 | 30,6 ± 0.2 | |||
| 4.5*25 mm | 25 ± 1 | 20 ± 1 | 8 ± 1 | 4.5 ± 0.2 | |||
| 4.5*50 mm | 50 ± 1 | 45 ± 1 | 33 ± 1 | 4.5 ± 0.2 | |||
| 3.9*25 mm | 25 ± 1 | 20 ± 1 | 8 ± 1 | 30,9 ± 0.2 |
| Produktspezifikation | Rückstand bei 25°C (KΩ) | Beta-Wert | (In der Luft) Pmax ((mW) |
δ (mW/°C) |
Wärmezeitkonstante τ (s) | Betriebstemperaturbereich TL-TH ((°C) | Gesamtlänge L (mm) |
| A6A103□3435B□□□□ | 10 | B25/85 = 3435 | Ungefähr.3.5 | Ungefähr.0.7 | Max, du bist ein guter Mann.5.0 | -40 bis 100 | 25 bis 50 |
| A6A103□3977B□□□□ | 10 | B25/85 = 3977 | 25 bis 50 | ||||
| A6B203□3972B□□□□ | 20 | B25/85 = 3972 | 25 bis 50 | ||||
| A6B104□3435B□□□□ | 100 | B25/50 = 3950 | 25 bis 50 |
Anwendung:
Dieses Produkt wird zur Temperaturüberwachung von Granary verwendet.
Temperatursensor für Getreidesäulen

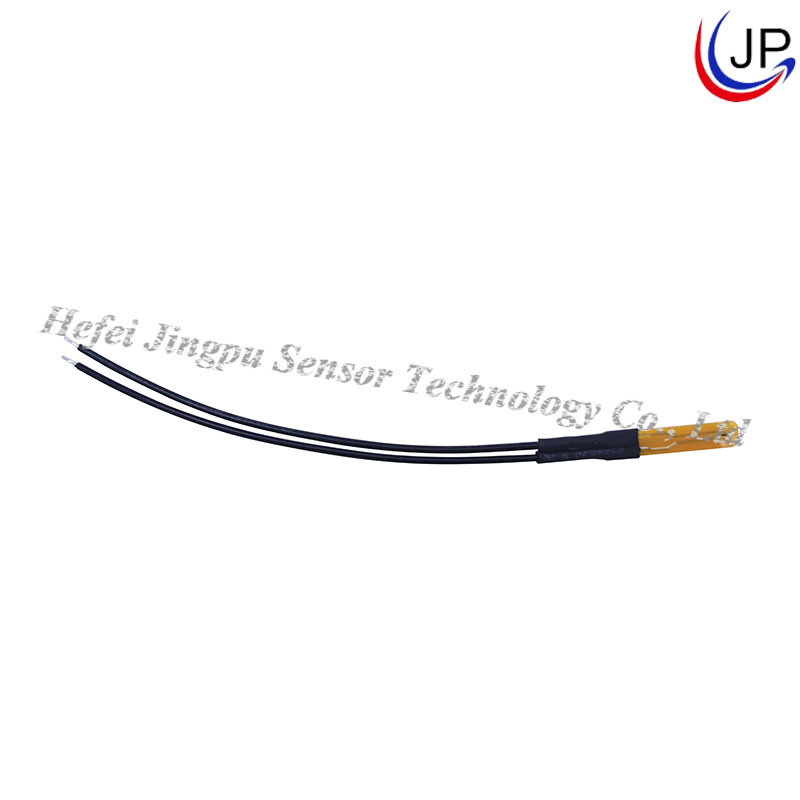

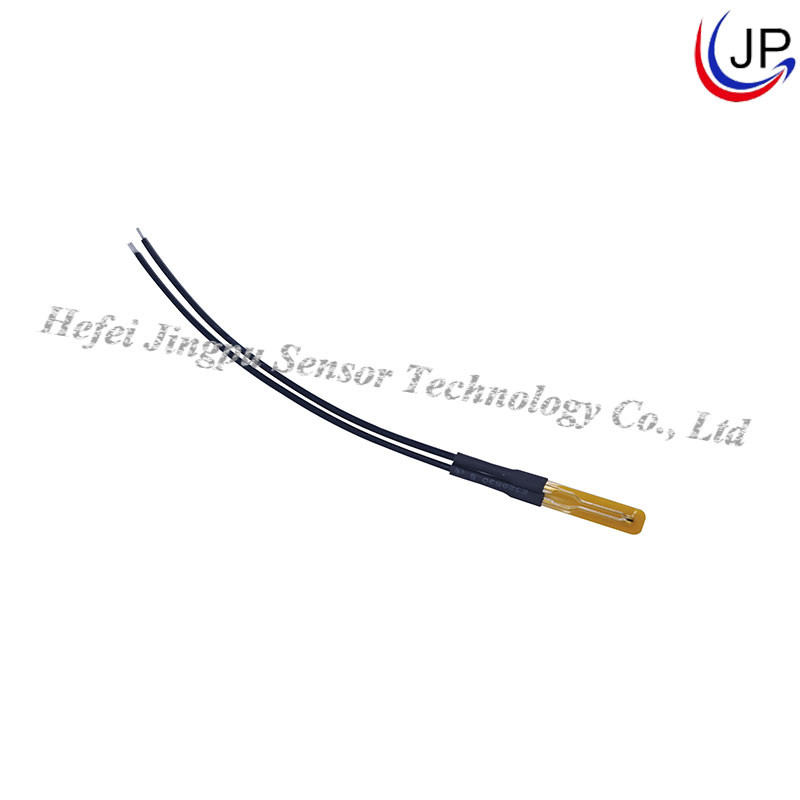

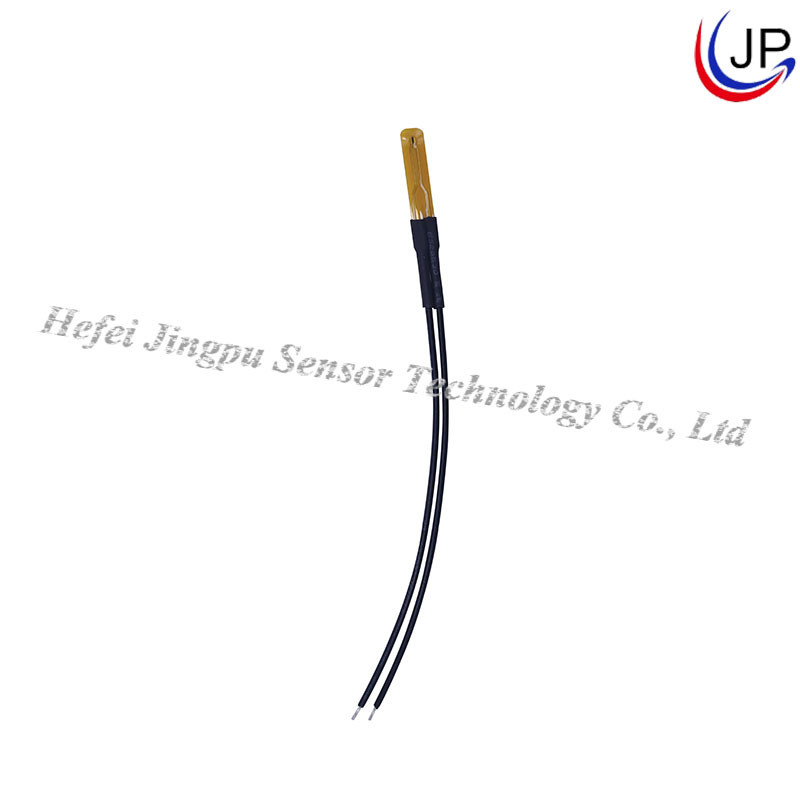

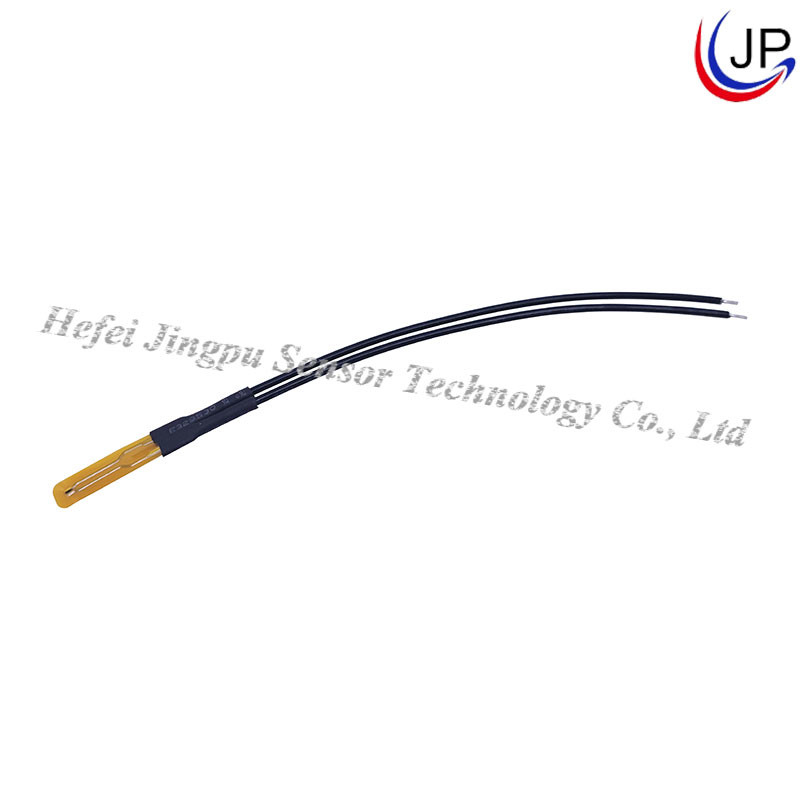

Produktbild:
