| Herkunftsort: | Anhui, China |
|---|---|
| Markenname: | Hefei Jingpu Sensor Technology Co., Ltd |
| Zertifizierung: | RoHS, ISO9001 |
| Modellnummer: | MFI |
| Min Bestellmenge: | 1000 Stück |
| Preis: | 0.65USD |
| Verpackung Informationen: | Packung aus Karton |
| Lieferzeit: | 2-6weeks |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 1000 K/M |
| Widerstandswert: | R25°C=47/47Ω±1% | Sonde: | Doppel-NTC-Thermistoren |
|---|---|---|---|
| Beta Value: | B25/50=3950±1% | Sondengröße: | Einfall≤(1.7-2.5)-φ(3.2-4)*(14+1/-2) |
| Draht: | UL4484 24AWG ((11/0.16) 105°C | Längen des Drahtes: | 207+5/0 schwarz/ 150+5/0 rot |
| Anschluss: | Molex 5051510400 Schwarz | Terminal: | 5051538000 |
| Markieren: | Halbleitermaterial Epoxythermistor,Heizungstemperatursensor NTC-Thermistor,Doppelsonde-NTC-Thermistor |
||

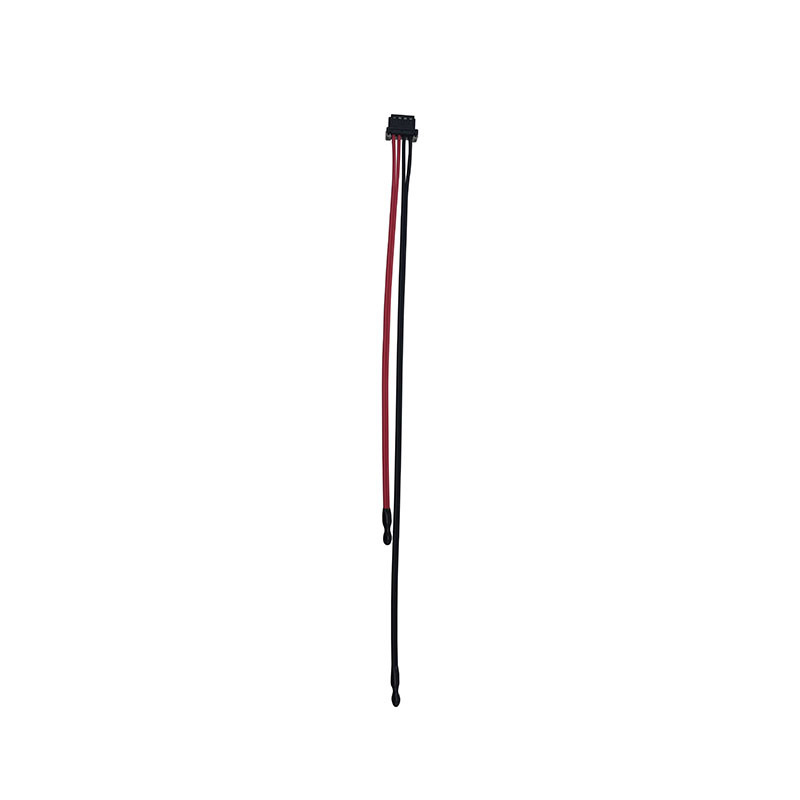

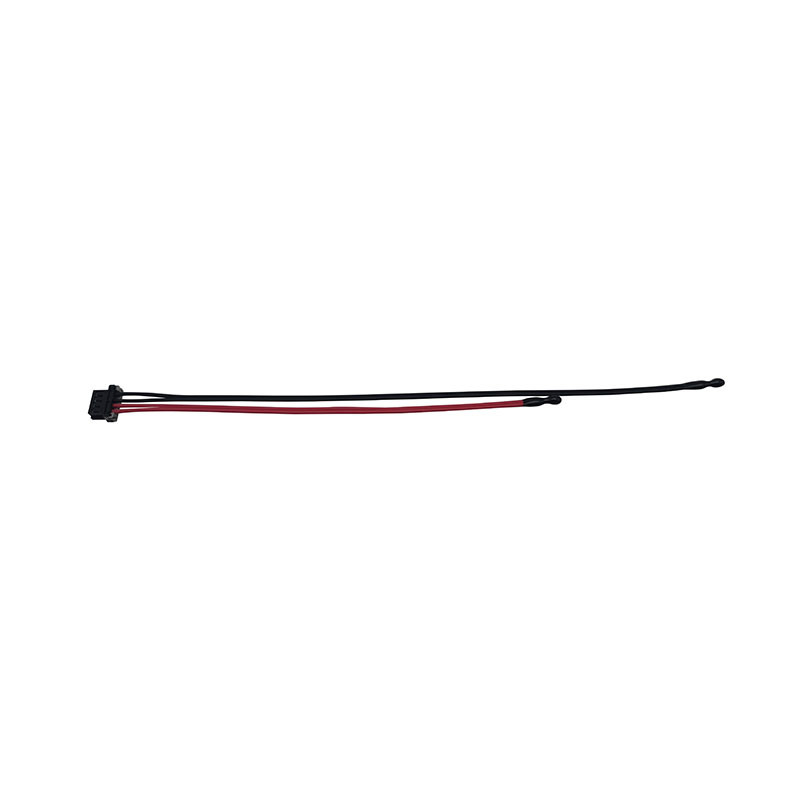

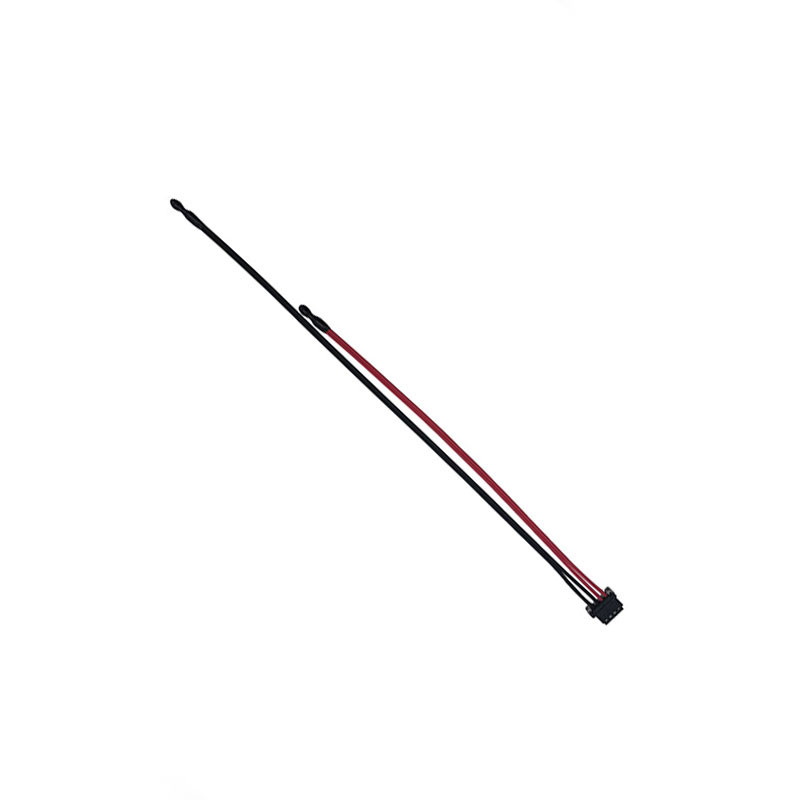

Heizungstemperatursensor NTC-Thermistor
Beschreibung des Produkts:
Ein NTC-Thermistor (Negative Temperature Coefficient) ist eine Art Temperatursensor, der häufig in verschiedenen Anwendungen, einschließlich Heizgeräten, verwendet wird.Der Begriff "NTC" zeigt an, dass der Widerstand des Thermistors mit steigender Temperatur abnimmt.
Widerstandsveränderung: Der NTC-Thermistor besteht aus einem Halbleitermaterial, dessen elektrischer Widerstand mit steigender Temperatur abnimmt.Die Beziehung zwischen Widerstand und Temperatur ist nichtlinear, und folgt einem negativen Temperaturkoeffizienten.
Temperatursensoren: Der NTC-Thermistor ist in den Heizkörper eingebettet oder an einen Ort angebracht, an dem eine Temperaturüberwachung erforderlich ist.die Temperatur an diesem Ort ändert sich.
Überwachungsschaltkreis: Der NTC-Thermistor ist Teil eines Überwachungsschaltkreises, der seinen Widerstand misst.Diese Schaltung ist in der Regel mit einem Controller oder einem Mikroprozessor verbunden, der den Widerstandswert interpretiert und mit der entsprechenden Temperatur korreliert.
Steuerungssystem: Der Controller oder der Mikroprozessor kann die Temperaturinformationen des NTC-Thermistors verwenden, um den Betrieb der Heizung zu regulieren.Es kann die Leistung, die an das Heizelement geleitet wird, anhand des Temperaturfeedbacks anpassen, um den gewünschten Temperatur-Setpoint zu halten..
Schutz: NTC-Thermistoren werden auch zum Schutz verwendet, wenn die Temperatur einen bestimmten Schwellenwert überschreitet, sinkt der Widerstand des Thermistors erheblich.Hinweis auf einen möglichen ÜberhitzungszustandDiese Informationen können die Sicherheitsmechanismen dazu bringen, die Heizung auszuschalten oder den Betrieb der Heizung zu ändern, um Schäden zu vermeiden.
Parameter:
Der Widerstandswert: R25°C=47KΩ/47KΩ ±1%
Beta-Wert: B25/50= 3950±1%
Sonde: 2*Drop≤(1.7-2.5)-φ(3.2-4)*(14±1/-2) φ(3.0-4.0) Schwarz
Draht: UL4484 24AWG (11/0.16) 150°C 黑+红
WLAN-Länge: 270 ± 5 schwarz, 150 ± 5 rot

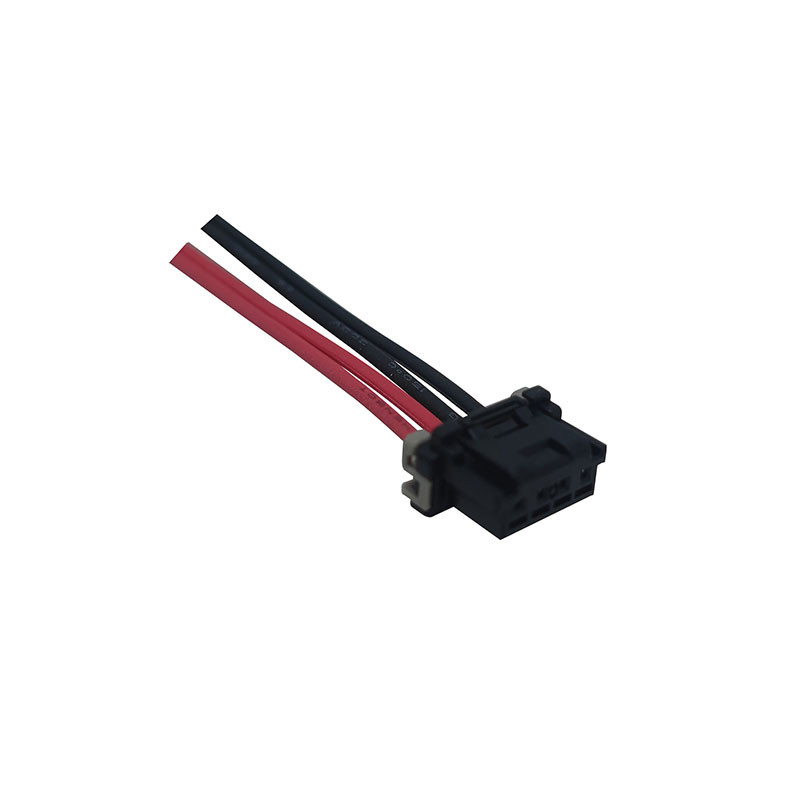

Anschluss: Molex 50515104, 5051538000, 5051520400
Zeichnung:
