| Herkunftsort: | Anhui, China |
|---|---|
| Markenname: | JP SENSOR |
| Zertifizierung: | ISO9001 |
| Modellnummer: | MFP-2A |
| Min Bestellmenge: | 500 Stücke |
| Preis: | Negotiable |
| Verpackung Informationen: | Standardverpackung |
| Lieferzeit: | 2 Wochen |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 200 Million pro Jahr |
| R25: | 10KΩ | B25/85: | 3435k |
|---|---|---|---|
| Betriebstemperaturbereich: | -40℃~150℃ (UL4413 22AWG) | Anwendung: | EV-/HEVsammelschienen, Batteriedeckel, Netzverteilung |
| OEM/ODM: | Verfügbar | Kundenbezogenheit: | Verfügbar |
| Verschiffen: | Luftfracht, Seefracht, ausdrücklich | ||
| Markieren: | Jingpu ISO9001 Oberflächen-Berg ntc 10k Ohm-Temperaturfühler,ISO9001 jingpu EV Batterie ntc 10k Ohm-Temperaturfühler,ISO9001 jingpu 3435 Thermistor |
||
Ohm-Temperaturfühler NTC Chip Ring Lug des EV-Batterie-Oberflächenberg-NTC 10k
Produkt-Beschreibung:

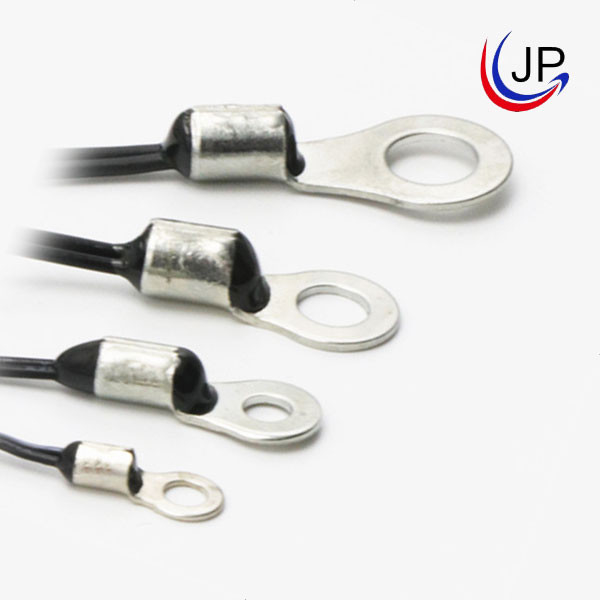

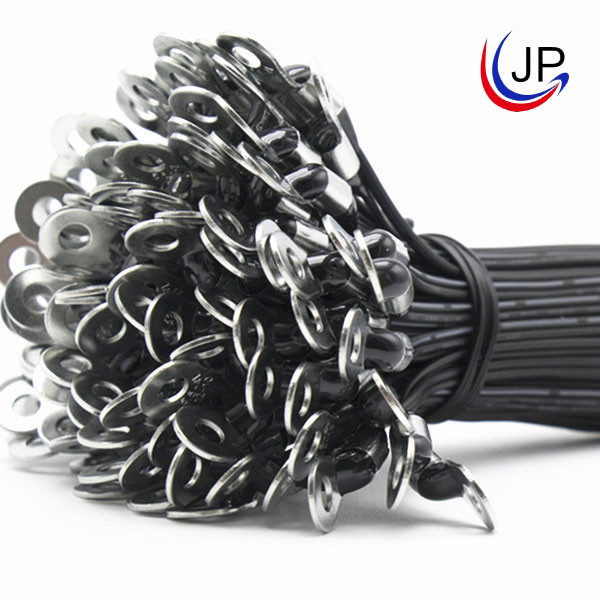

Das Einzelteil ist ein EV-Batterie-Temperaturfühler. Es ist für Oberflächentemperaturmessung passend. Typische Anwendungen umfassen Batteriekontrollsysteme in EV-Autos. EV-Batterie-Temperaturfühler besteht aus einem NTC-Chipthermistor anbrachte in einen Ösenumbau (Ringansatz), mit flexiblem Isolierdraht (XLPE isolierte Draht UL4411 125℃ u. UL4413 150℃) und Anschlüssen. Ein Standardwiderstandswert und Beta-Wert: R25℃= 10kΩ und B25/85=3435k.
Eigenschaften:
Willigen Sie mit RoHS-Standard ein
Betriebstemperaturbereich: -40℃~125℃ (UL4411 22AWG)
Betriebstemperaturbereich: -40℃~150℃ (UL4413 22AWG)
Gut und Langzeitstabilität
Fühler elektrisch lokalisiert vom Umbau

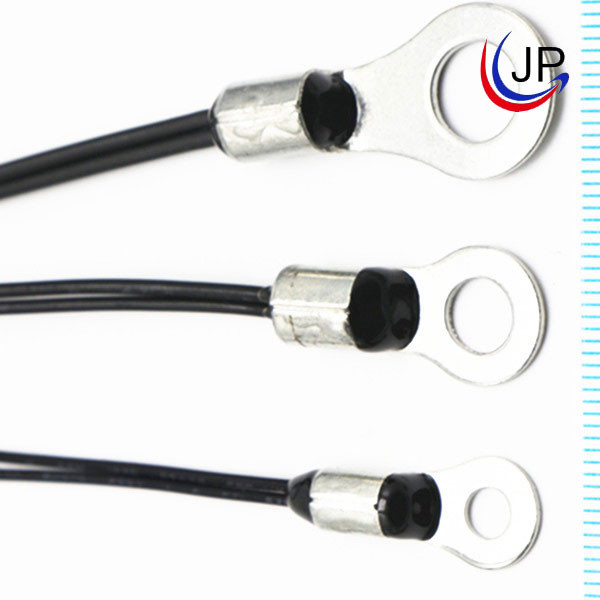

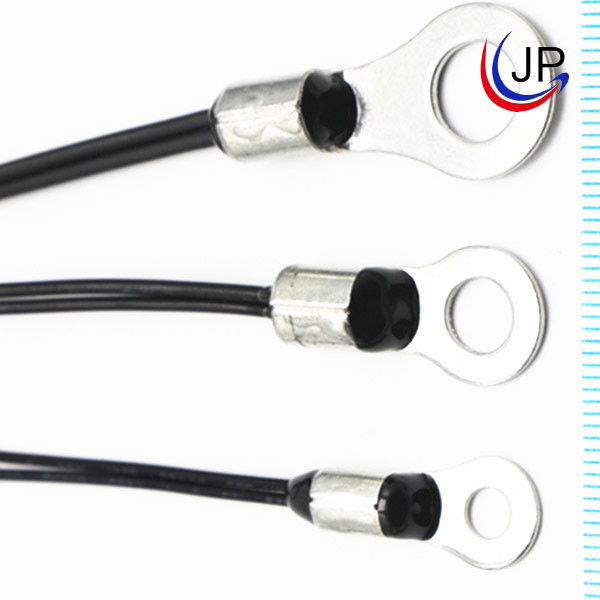

Ösen, zum von M3, Größen der Schraube zu passen M4/M5
Anwendung:
EV-/HEVsammelschienen
Batteriedeckel
Netzverteilung
Struktur und Maße:
| 1 | Chip | NTC-Chip | 1 | / |
| 2 | Verkapselung | Epoxidharz | 1 | / |
| 3 | Kabel | UL4411 22AWG | 2 | / |
| 4 | Ring Lug | Cu/Sn RNB8-6 oder Cu/Sn RNB8-8 | 1 | / |
Elektrische Spezifikation:
| Rec. an 25℃ (kΩ) | Beta-Wert |
(In einer Luft) Pmax (mW) |
δ (mW/℃) | Thermisches Zeitkonstante τ (sek.) | Betriebstemperaturbereich TL-TH (℃) | Gesamtlänge L (Millimeter) |
| 1 | B25/85=3435 | Approx.60 | / | / | -20℃~105℃ (PVC-Draht) u. -40℃~125℃ ( oder XLPE-Draht) | 100~5000 |
| 1,5 | B25/50=3850 | |||||
| 1,5 | B25/50=3935 | |||||
| 2 | B25/85=3550 | |||||
| 2 | B25/85=3935 | |||||
| 2,08 | B25/85=3580 | |||||
| 2,2 | B25/50=3935 | |||||
| 3 | B25/50=3950 | |||||
| 5 | B25/50=3470 | |||||
| 5 | B25/50=3950 | |||||
| 8 | B25/100=3988 | |||||
| 10 | B25/85=3435 | |||||
| 10 | B25/50=3470 | |||||
| 10 | B25/50=3935 | |||||
| 10 | B25/50=3950 | |||||
| 20 | B25/50=3950 | |||||
| 47 | B25/50=3950 | |||||
| 50 | B25/50=3950 | |||||
| 50 | B25/50=4200 | |||||
| 100 | B25/50=4200 | |||||
| 200 | B25/50=4200 | |||||
| 500 | B25/50=4450 | |||||
| 1000 | B25/85=4600 |
