| Herkunftsort: | Hefei, Provinz Anhui, China |
|---|---|
| Zertifizierung: | ISO13485 |
| Modellnummer: | MF5A-7 |
| Min Bestellmenge: | 500 Stück |
| Preis: | USD 4.80 /PC |
| Verpackung Informationen: | Standardverpackung für die Ausfuhr |
| Lieferzeit: | 20-25 Arbeitstage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 3000 Stück/Monat |
| Schiffahrt: | Luftfracht oder andere | Ausgangssignal: | Analog |
|---|---|---|---|
| Temperaturbereich: | 0°C bis 50°C | B-Toleranz: | 00,5% |
| Höchsttemperatur: | 80°C | Sensor-Material: | Platin |
| Genauigkeit: | +/- 0,2°F | Isolierung: | Gute Abschirmung |
| Toleranz: | (25 ~ 45) °C ± 0,1 °C | Beschichtung: | Schutz vor Überhitzung |
| Lebensdauer: | Längere Lebensdauer | Anpassung: | - Ja, das ist es. |
| Farbe: | Bernstein | Betriebstemperatur: | Ab 0°C+60°C |
| Größe: | 200cm |
Mikro-Dünnschicht-Sensorsonde 200 cm Länge
Produktbeschreibung
Der Gegenstand ist eine Mikro-Dünnschicht-Sensorsonde mit einer Länge von 200 cm.Die Mikro-Dünnschicht-Sensorsonden sind mit Epoxid in Polyimid-Röhren mit Polyesterimid-isolierten # 38 AWG-Festnickeldrahtleitungen eingekapseltSie verfügen über parallele Bindungen und sind in Standardlängen von 3, 6 und 12 Zoll erhältlich.Diese Thermistor-Sonden sind ideal für den Einsatz mit kleinen Sonden-Gehäuse und Anwendungen, die schnelle thermische Reaktionszeit erfordern.
Technische Informationen
Typischer Durchmesser 0,023 Zoll
Typische Drahtgröße # 38 AWG
Blei: solide Nickel, Isolierung aus Polyesterimid
Materialien: Epoxid, Polyimid
Typische Dissipationskonstante: 0,2 mW/°C in ruhiger Luft
Typische Zeit Konstante in ruhiger Luft: maximal 3 Sekunden
Mikro-Dünnschicht-Sensorsonde 200 cm Länge
Widerstands- und Temperaturmerkmale
| Temperatur (°C) | 223 Fu5 |
| - 10 | 100.3 |
| 0 | 62.92 |
| 10 | 40.56 |
| 20 | 26.82 |
| 30 | 18.16 |
| 40 | 12.58 |
| 50 | 8.892 |
| 60 | 6.407 |
| 70 | 4.700 |
Zuverlässigkeitsdaten
| Artikel | Prüfbedingungen | Kriterien |
| Freier Fall | Dreifacher natürlicher Sturz auf ein Ahornbrett von 1 m Höhe | △R, △B±0,5% |
| Trockene Hitze | 1000 Stunden bei 70°C | △R, △B±0,5% |
| Feuchthitze | 1000 Stunden bei 70°C und 90% bis 95% Luftfeuchtigkeit | △R, △B±0,5% |
|
Temperaturzyklus (Wärmeschock) |
Sieben Zyklen wie folgt: 1. -20°C für 12 Stunden 2. Raumtemperatur für 1 Minute 3. 55°C für 12 Stunden 4. Raumtemperatur für 1 Minute |
△R, △B±0,5% |
Anschlussmethode
Das Bleitrahmen kann zu größeren Drähten gelötet werden, indem es um das größere Drahtgewebe gewoben und dann gelötet wird.
Mikro-Dünnschicht-Sensorsonde 200 cm Länge
Vorsicht
Die Miniatur-NTC-Thermistor-Sensorsonde wird mit Hilfe eines Halbleiterprozesses hergestellt.
Elektrostatische Entladung in genau der gleichen Weise wie gewöhnliche integrierte Schaltungen sind.
Um Schäden oder Ausfälle des Sensors zu vermeiden, empfiehlt es sich, bei der Handhabung entsprechende Vorsichtsmaßnahmen zu treffen.
Wenn der Sensor nicht gegen ESD geschützt wird, kann dies auch Schäden an der mit dem Sensor montierten Ausrüstung verursachen, da eine elektrostatische Entladung kleine Parameteränderungen verursachen kann,was bedeutet, dass der Sensor möglicherweise nicht seinen veröffentlichten Spezifikationen entspricht.

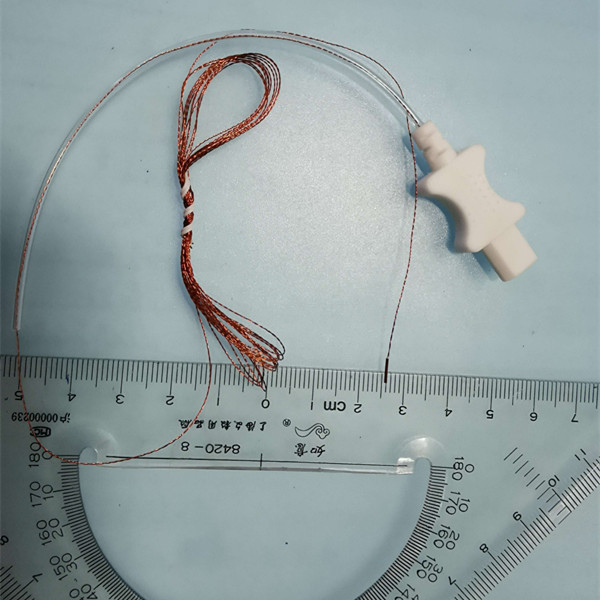

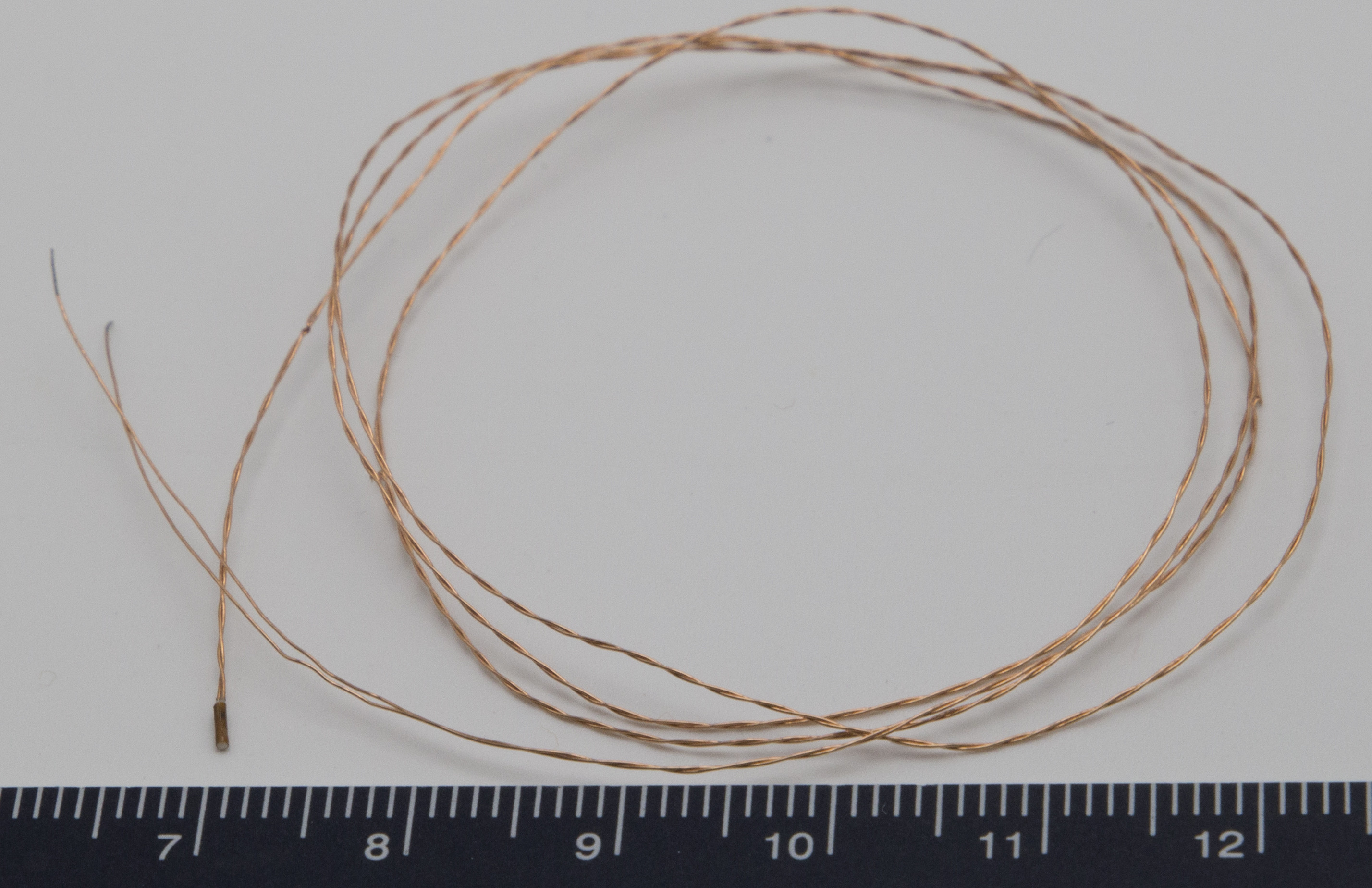

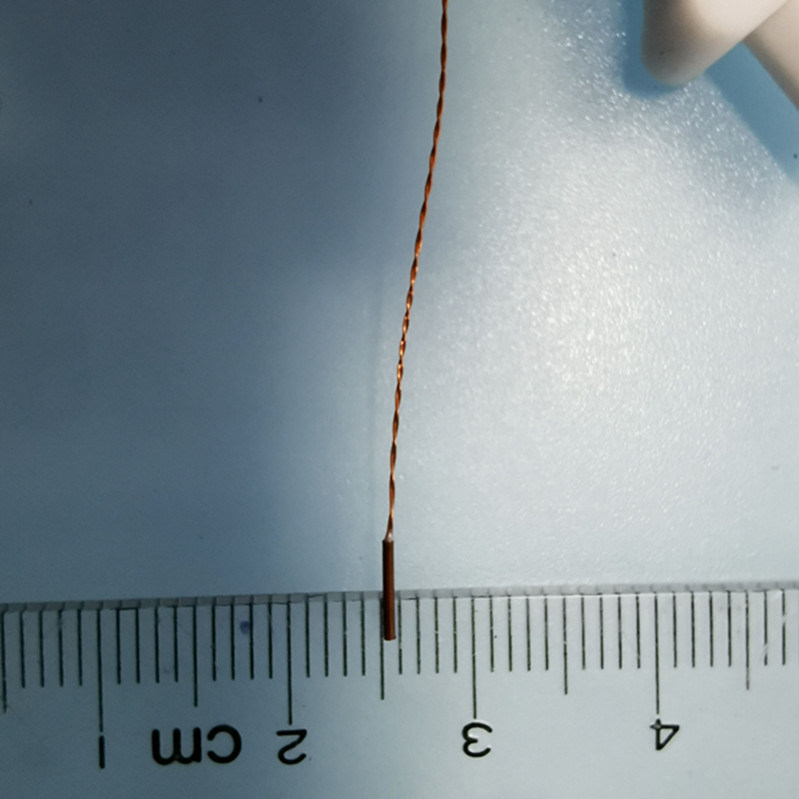

Produktbild
Produktanwendungen
Medizinische Katheter
Leitungsleitungen
Prüfgeräte
Handheld-Medizinprodukte
Körpertemperaturüberwachung
Andere Anwendungen, für die sehr kleine Sonden erforderlich sind
(1) Blei-Drahtlänge je nach Kundenanforderung (max.200 cm).
(2) Nach Kundenwunsch angepasste, nackte Bleitrahtlänge
Bitte wenden Sie sich an die Vertriebsmitarbeiter von Jingpu für Produkte ohne Harzbeschichtung am Sensorkopf für einen noch kleineren Durchmesser.
