| Herkunftsort: | Hefei, Provinz Anhui, China |
|---|---|
| Markenname: | Jingpu |
| Modellnummer: | MFP-Pt1000 |
| Min Bestellmenge: | 500 Stück |
| Preis: | USD 3.0 /pc |
| Verpackung Informationen: | Standardverpackung für die Ausfuhr von Seewähnlichkeiten |
| Lieferzeit: | 15-20 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 2000 Stück pro Monat |
| Optische Entschließung: | 15:1 | Speichertemperatur: | -20 bis 80°C |
|---|---|---|---|
| R Toleranz-: | 1%, 2%, 3%, 5% und 10% | Ausgabeart: | Analog |
| Beta Value: | B25/85=3435±1% | Genauigkeitsklasse: | 2B、B、A、1/3BEbene optional |
| Sonde: | R2-3.2 (T=0.6) | B-Toleranz: | 00,5%, 1%, 2%, 3% |
| IP-Code: | IP64 | Kostenlose Probe: | - Ja, das ist es. |
| Art der Packung: | Oberflächenbefestigung | Rohs-konform: | - Ja, das ist es. |
| Typ: | Oberflächenbefestigungs-Thermokoppel | Gewohnheit: | Erhältlich |
| Temperaturbereich: | -20-1200°C, auf Wunsch | ||
| Markieren: | Oberflächensensor PT1000,Ring Lug Oberflächensensor PT1000 |
||
Oberflächenbefestigung PT1000 Sensor Rechtswinkeltyp Ring-Lug
Beschreibung des Produkts
Der Artikel ist ein Oberflächen-Mount PT1000 Temperatursensor, der für die Temperaturmessung und -überwachung verwendet wird.
Elektrische Eigenschaften
Der Artikel ist ein Oberflächenaufbau PT1000 Temperatursensor rechts Angel-Ring-Lug.
| Name der Ware | Code | Prüfungszustand | Leistungsanforderung | Einheit |
| Leistungswiderstand | R0°C | 0°C ± 0,05°C | 1000 | Ohm |
| Widerstandsspannung | Hochpot |
In ruhiger Luft AC1500V 1mA 1s |
Kein Ausfall | V |
| Betriebstemperaturbereich | OTR | In ruhiger Luft | -40°C bis 105°C | °C |
Größenzeichnung für den Temperatursensor PT1000
| Artikel Nr. | Name | Spezifikation des Materials | Qty | Anmerkungen |
| 1 | NTC-Chip | PT1000-Sensor | 1 | |
| 2 | Schale/Gehäuse | (rechter Engel) RNB5-10 | 1 | |
| 3 | Verkapselung | Epoxidharz | 1 | schwarz |
| 4 | Schlauch | SchrumpfrohrF5,0*(20±3) mm | 1 | schwarz |
| 5 | Kabel | XLPE isoliertes Draht UL4411 24AWG 125°C | 1 |
Mitteilung über die Operation
1.1 Anwendung: Temperaturmessung und -kontrolle
1.2 Vermeiden Sie Messfehler, die durch Selbstheizung verursacht werden, wenn Überstrom durchläuft.
1.3 Um einen übermäßigen Hitzeschock zu vermeiden, sollte der heiße Luftstoß mindestens 10 mm auf die Sonde schlagen, falls ein Wärmeschutzrohr angebracht werden muss.
1.4 Lagertemperatur: 0 °C bis 50 °C, ≤ 75% RH; Vermeiden in korrosiven Gasen und Sonnenlicht; nach dem Öffnen muss die Verpackung wieder verschlossen werden.
1.5 nach der Struktur eines Epoxy-inkapselten NTC-Thermistors, um bei der Installation durch den Endbenutzer zu vermeiden, dass der Epoxykopf durch den Bleitrahmen einer zu starken Zugkraft und Biegungskraft ausgesetzt wird.Das Bleitrahmen ist an einem Biegepunkt oder einem Kraftpunkt auf einem Bleitrahmen 6 mm oder weniger unterhalb des Dichtkopfes zu steuern.Um den Chip nicht zu verletzen, führt das zu Widerstandsverschiebungen und sogar zu offenen Schaltkreisen, besonders wenn die Komponenten erhitzt werden.

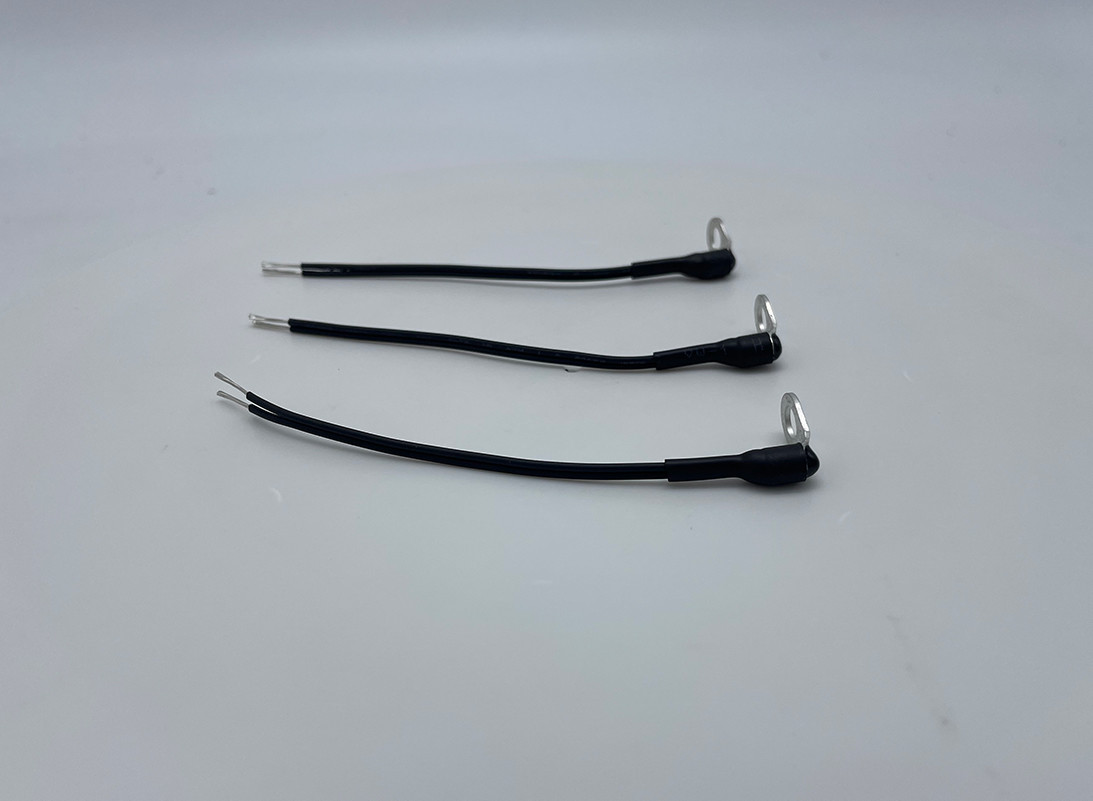

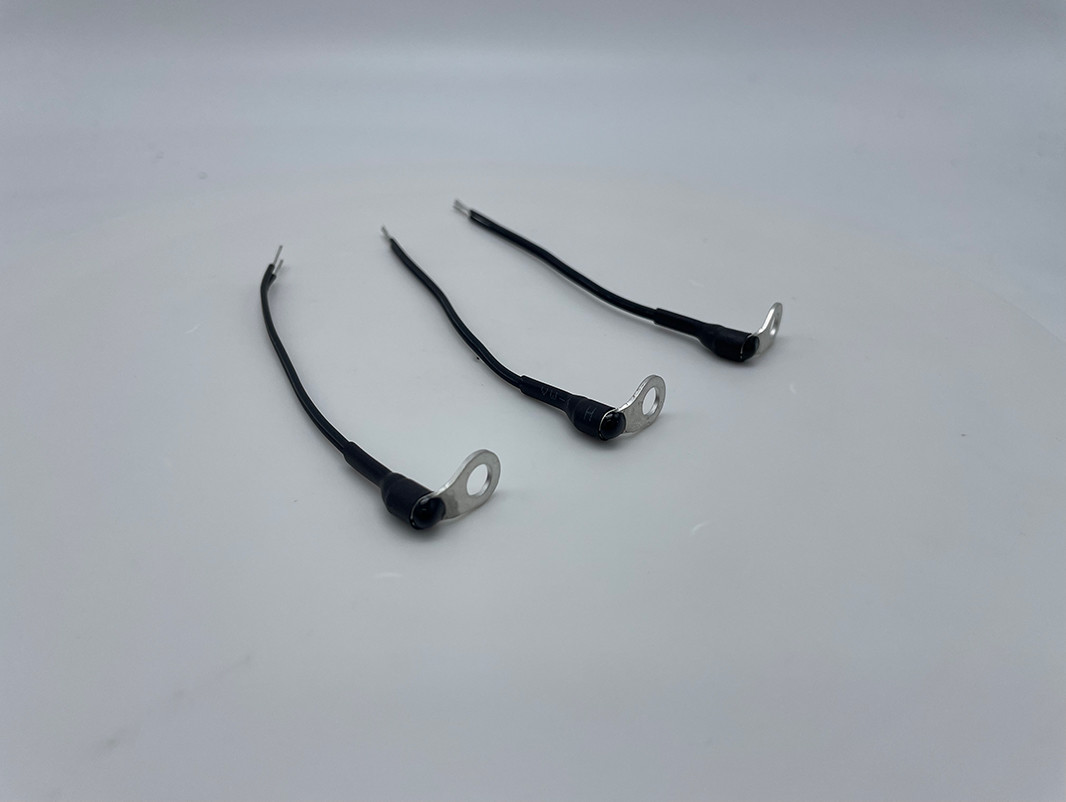

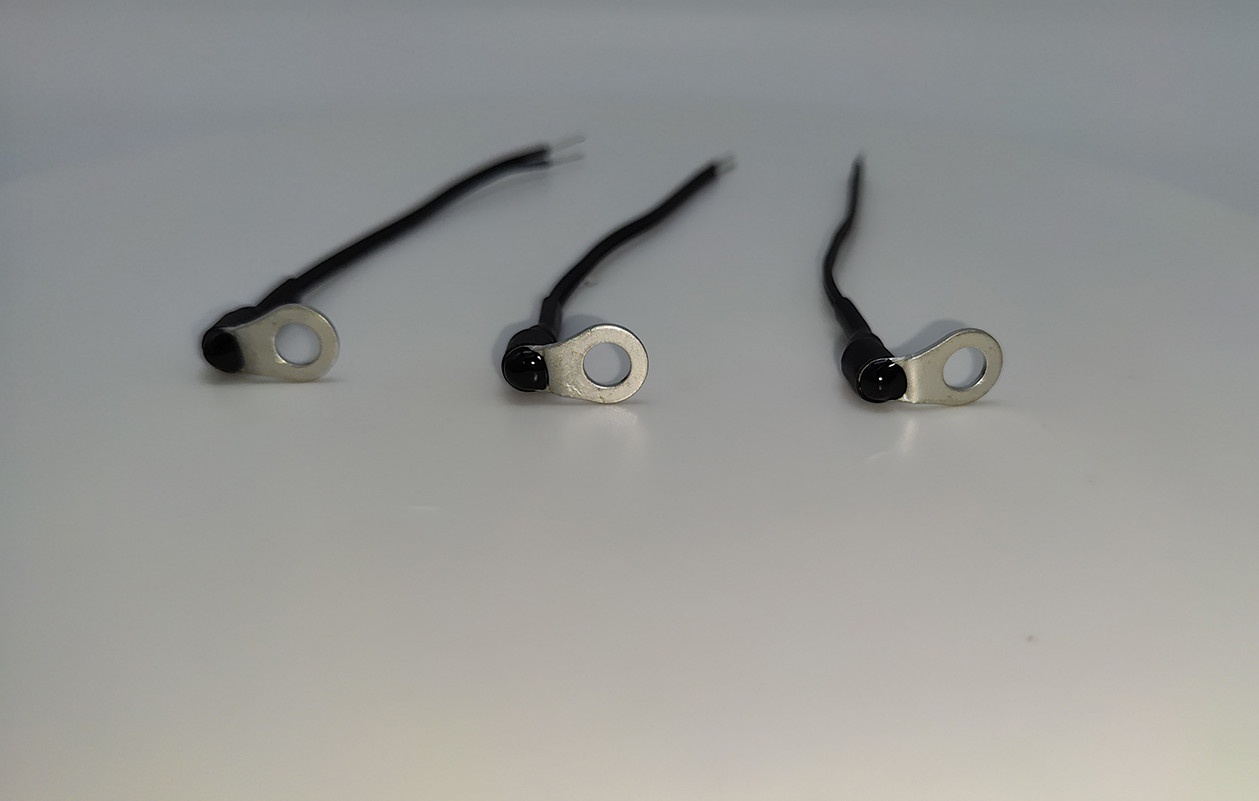

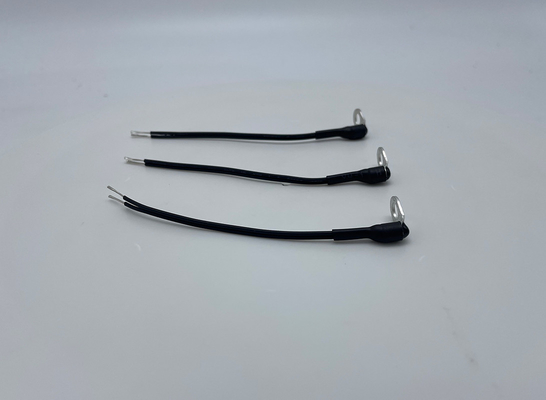

Produktbilder
Anwendung des Produkts
Temperaturmessung und Überwachung
Batterien für Fahrzeuge
Batterieladegerät
Industrieausrüstung
Haushaltsgeräte
